Полный дизайн-проект для ремонта квартиры, дома

Стоимость: 2700 руб./м 2

Этап 1

1. Обмер и фотофиксация объекта.
2. Обмерный план квартиры с привязкой инженерных коммуникаций.
3. Варианты планировочных решений с расстановкой мебели и сантехнического оборудования.
4. Итоговый план с расстановкой мебели и сантехнического оборудования.

Этап 2

5. Составление коллажей по каждому помещению на основе утвержденных подборок графического материала, отражающего будущий стиль интерьера (колористическое решение, стилистическая концепция, примеры мебели, светильников, предметов интерьера, текстиля, дверей, отделочных материалов, потолков, аналогов и прототипов отдельных интерьерных деталей) .
6. Предварительный план потолков с освещением (для подрядчиков по кондиционированию и 3D визуализаторов).
7. План полов с указанием типа напольного покрытия по помещениям (плитка, паркет, паркетная доска, массив, пробка, ковролин и т. д.) .
8. Разработка эскизов помещений.
9. Подбор настенной и напольной плитки.
10. Раскладка утвержденных вариантов плитки по каждому помещению.
11. Выбор модели кухни на основе подборок графического материала, отражающего будущий стиль интерьера. Выбор салона для просчета.
12. Расчет и отрисовка эскиза кухни в утвержденном салоне.
13. Подбор декоративных потолочных карнизов.
14. Итоговые коллажи и эскизы перед созданием 3d визуализаций выбранных помещений.
15. Создание 3d визуализаций выбранных помещений.

Состав дизайн-проекта

Дизайн-проект интерьера дома может быть выполнен в составе комплектов (подробнее >):

«Базовый» — 200 р/м² (3D визуализации интерьера, планы помещений с расстановкой мебели);

«Рабочий» — 600 р/м² («Базовый комплект» + развертки основных помещений, привязки розеток, выключателей, светильников);

«Полный» — 1500 р/м² («Рабочий комплект» + спецификации мебели, предметов интерьера, основных отделочных материалов).

Базовый комплект

(3D визуализации интерьера, планы помещений с расстановкой мебели)

1. Титульный лист

15. План расположения мебели 1 этаж

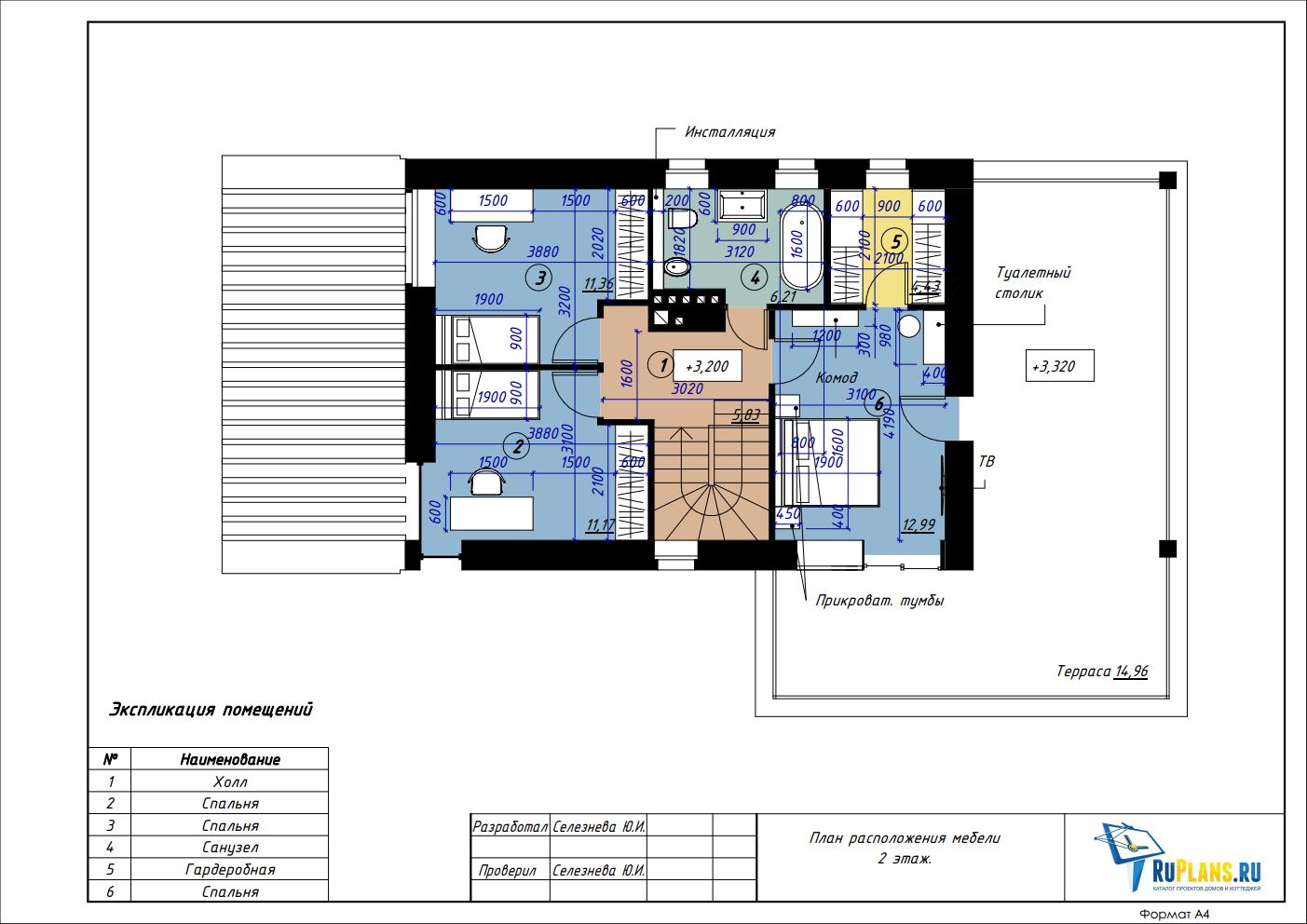

16. План расположения мебели 2 этаж

Рабочий комплект

(3D визуализации интерьера, планы помещений с расстановкой мебели, развертки основных помещений, привязки розеток, выключателей, светильников)

1. Титульный лист

2. Ведомость чертежей

3. Планы расстановки мебели и оборудования 1, 2 этаж

4. Планы электрики 1, 2 этаж

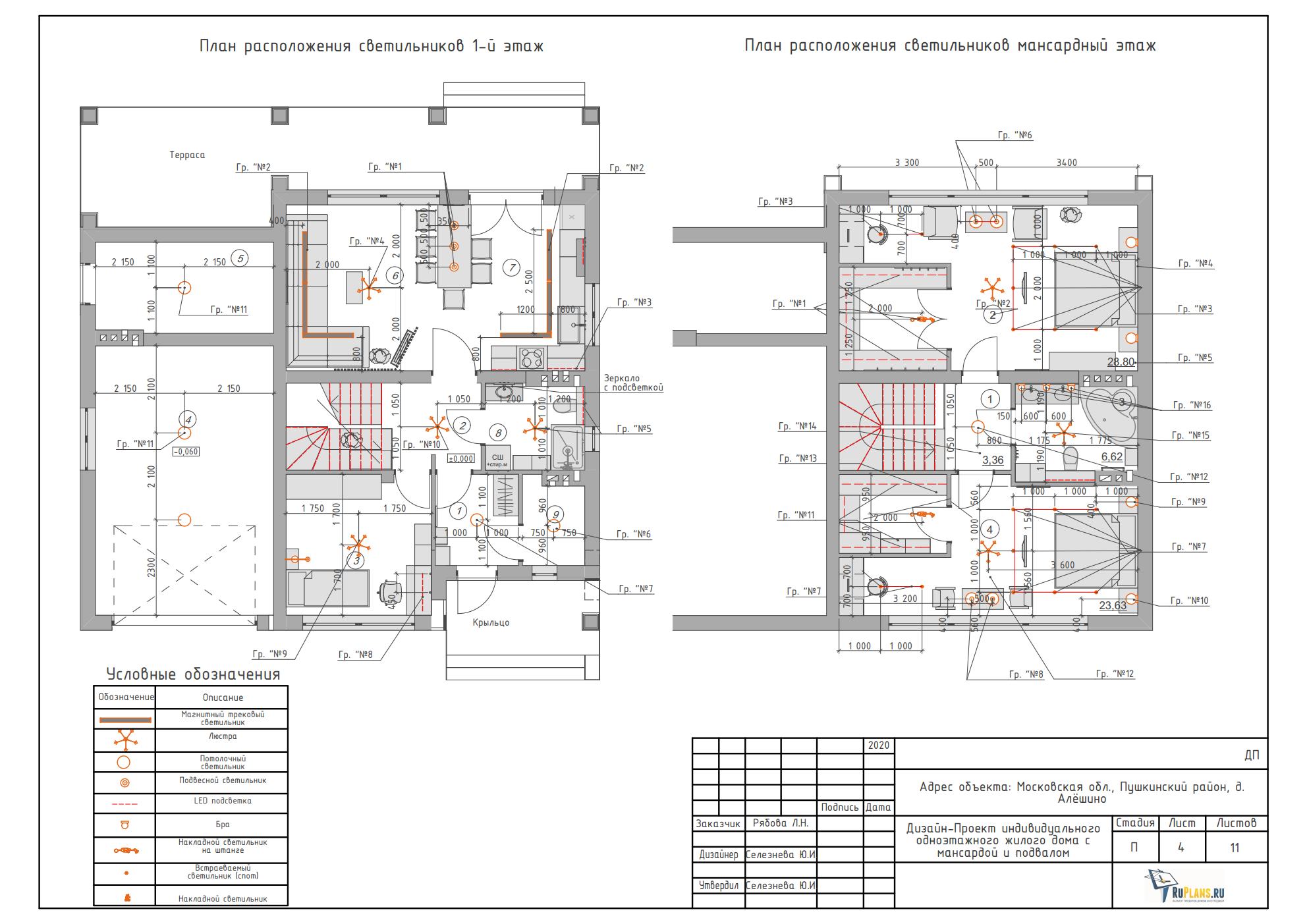

5. Планы расположения светильников 1, мансардный этаж

6. Развертки стен кухни — столовой — гостиной. М 1:30

7. Развертки стен кухни — столовой — гостиной. М 1:30

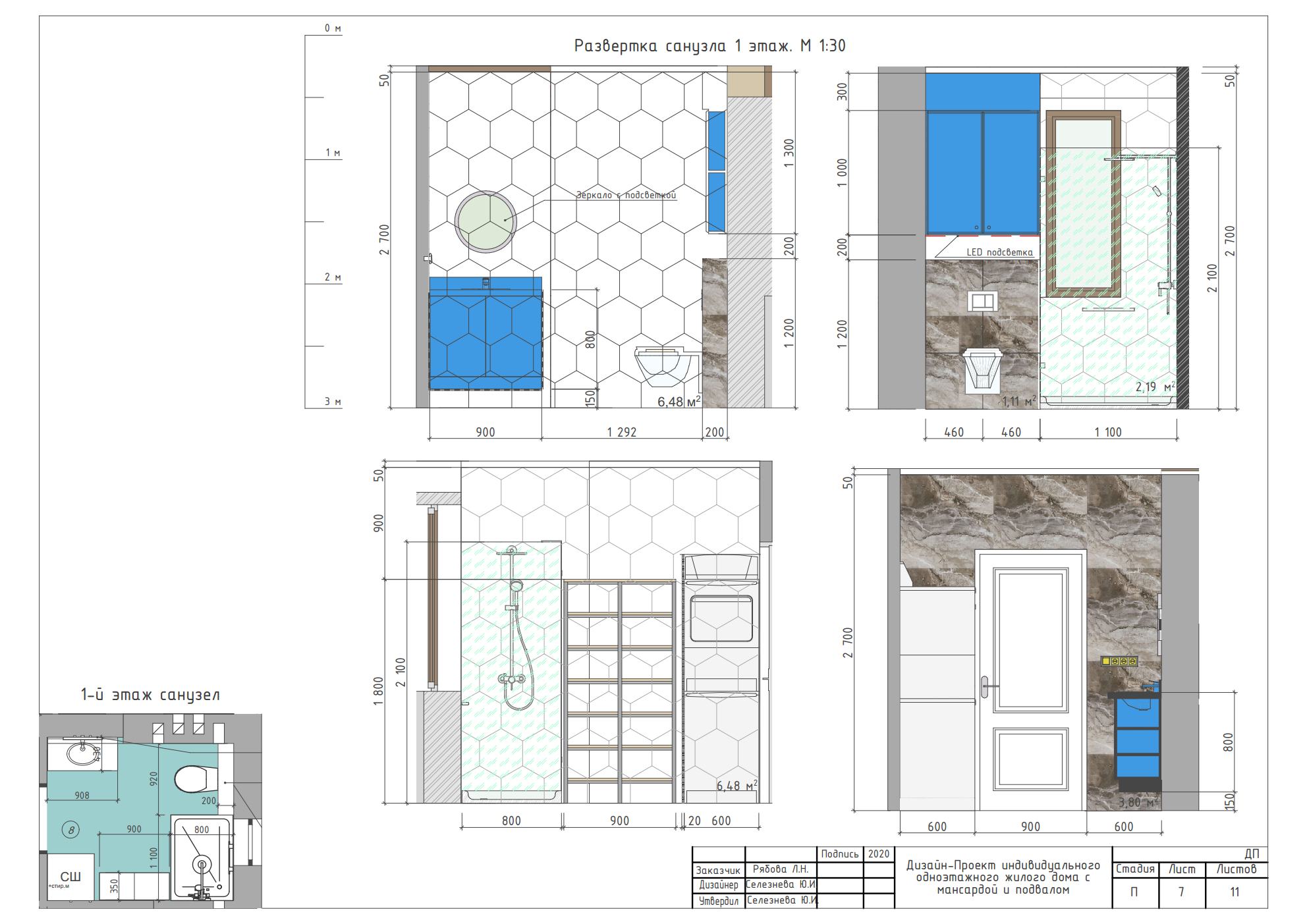

8. Развертки санузла 1-й этаж. М 1:30

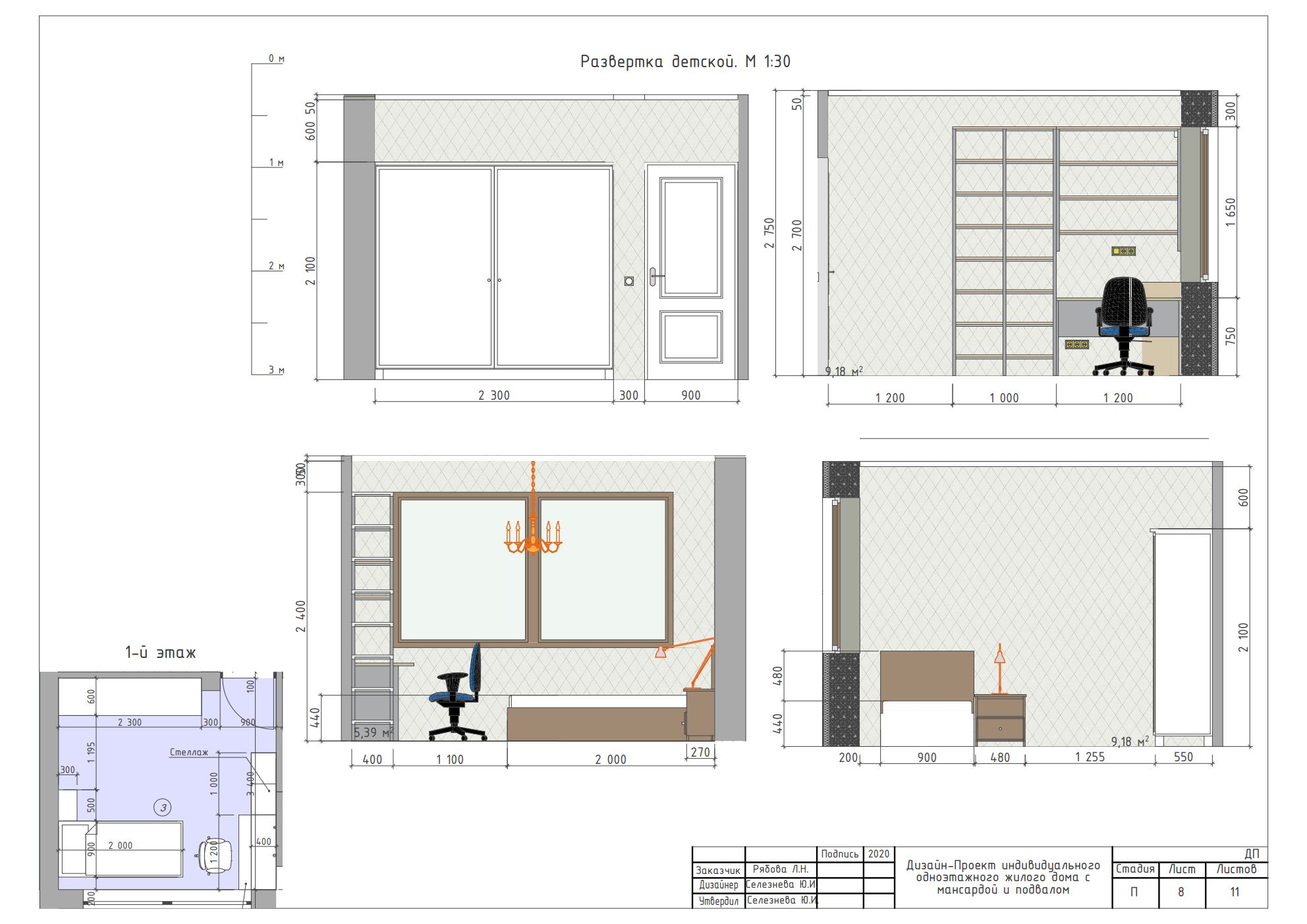

9. Развертки детской. М 1:30

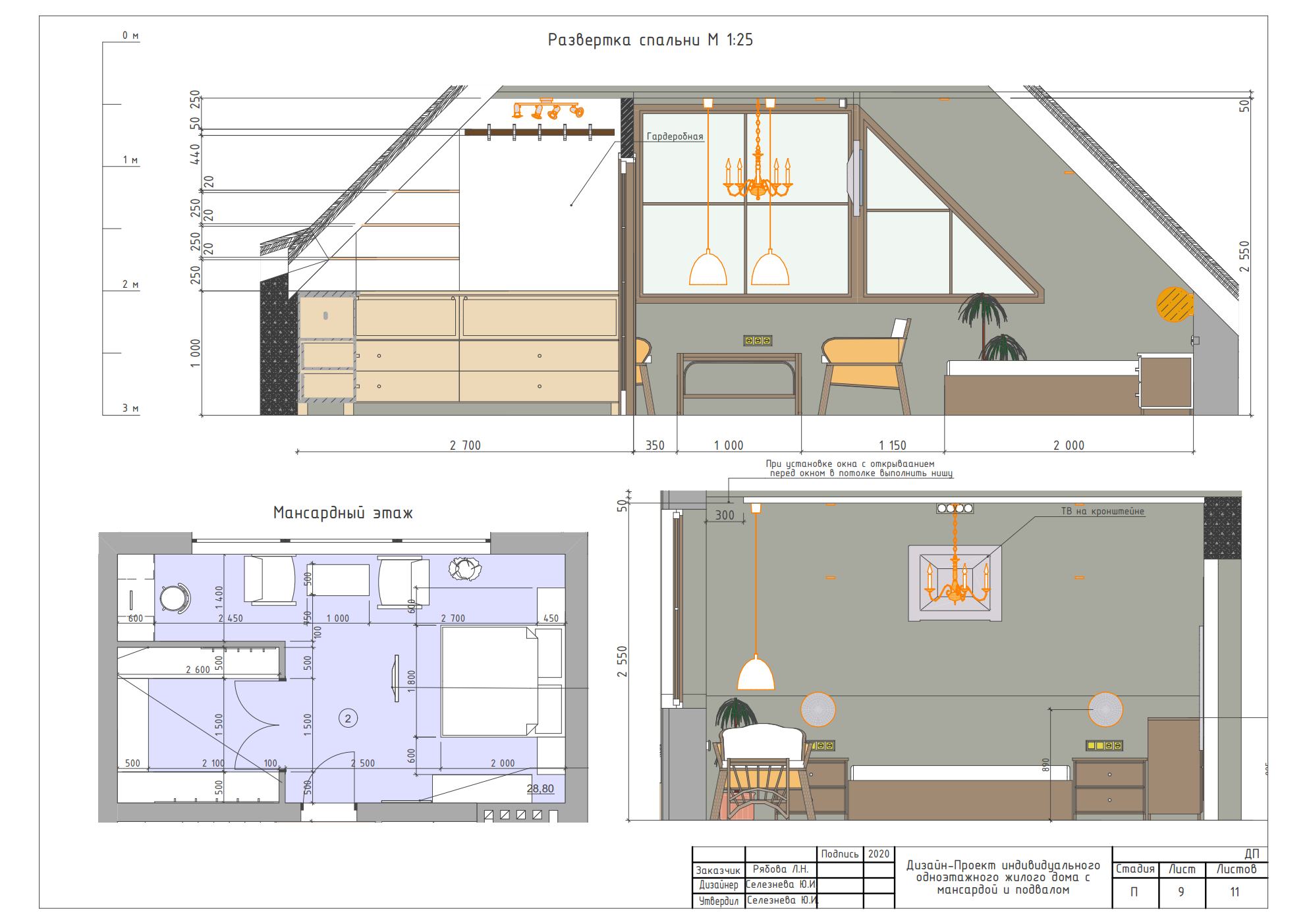

10. Развертки спальни. М 1:25

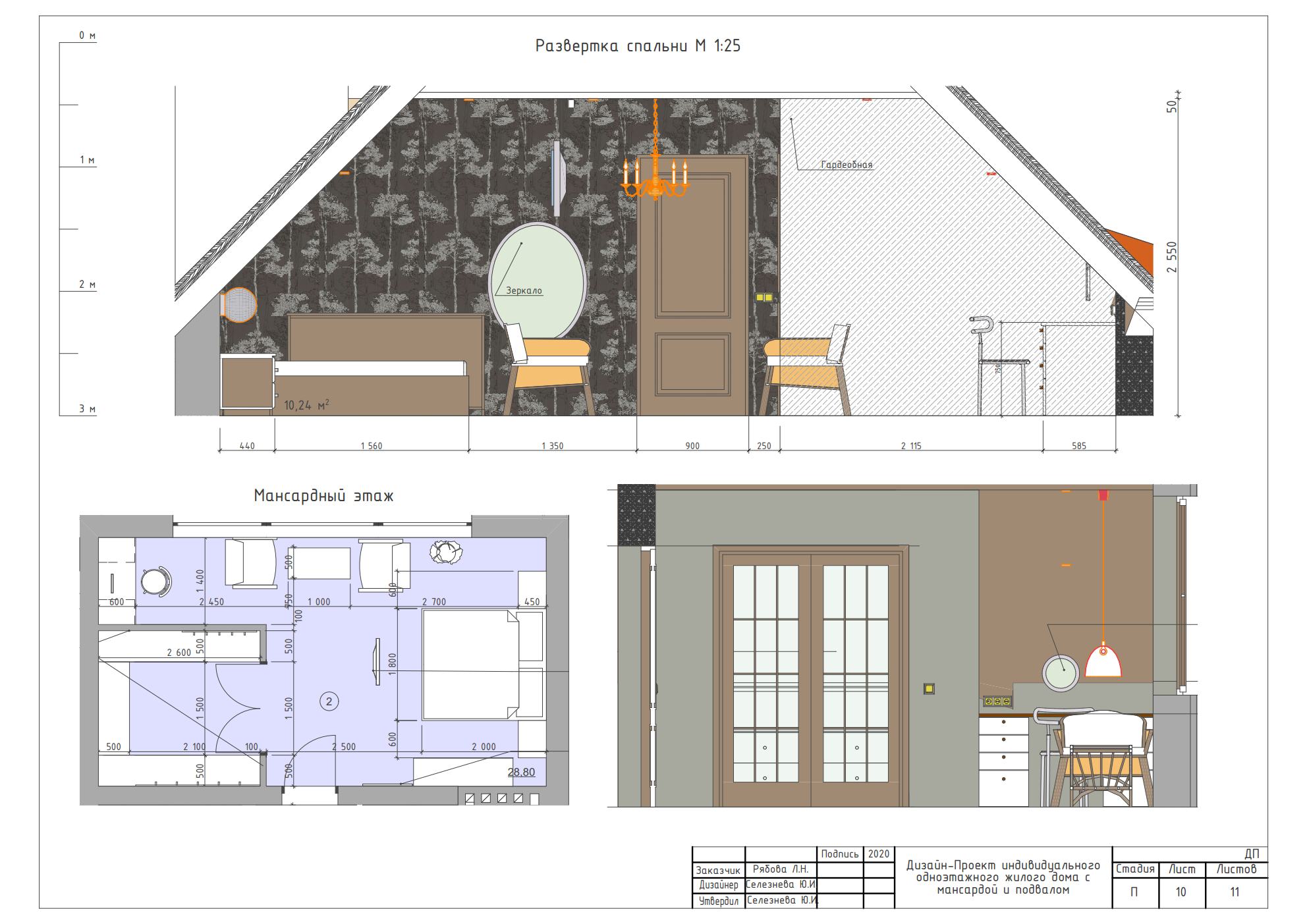

11. Развертки спальни. М 1:25

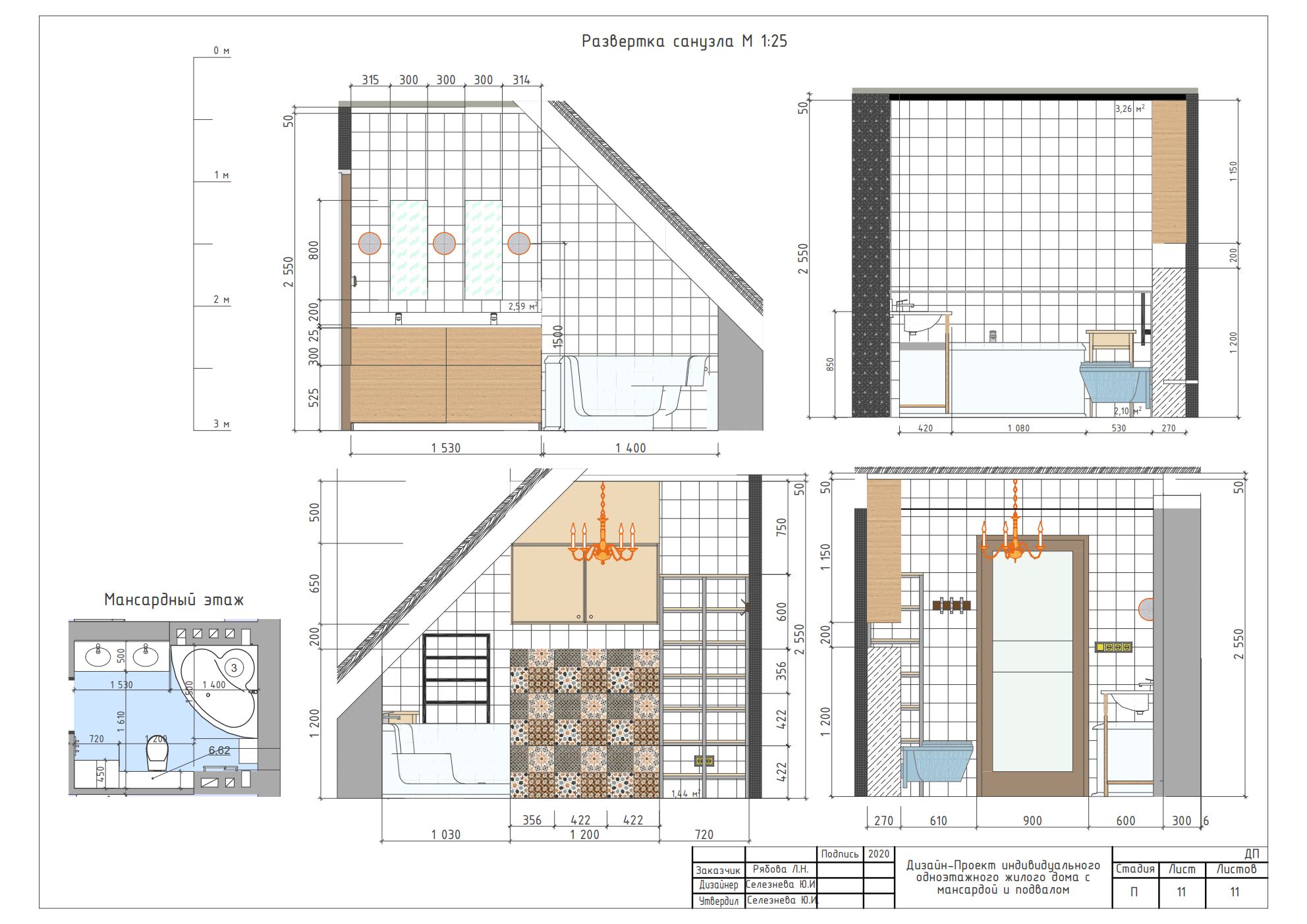

12. Развертки санузла. М 1:25

13. 3Д кухни — столовой — гостиной

14. 3Д санузла 1-й этаж. 3Д холла

15. 3Д кабинета. 3Д спальни 1-й этаж

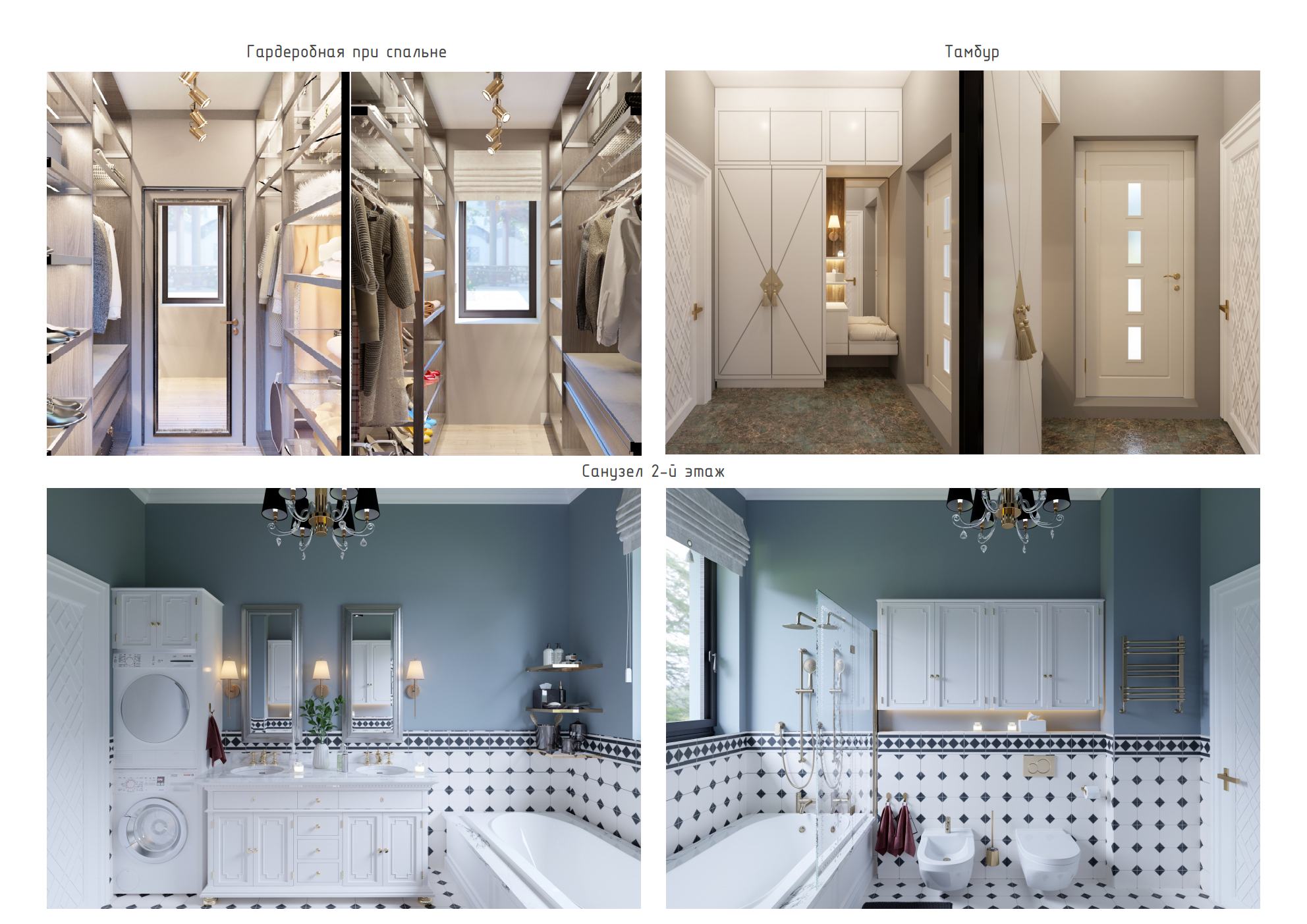

16. 3Д гардеробной. 3Д тамбура. 3Д санузла 2-й этаж

18. 3Д спальни 2-й этаж

19. 3Д кухни — столовой — гостиной

Полный комплект

(3D визуализации интерьера, планы помещений с расстановкой мебели, развертки основных помещений, привязки розеток, выключателей, светильников, спецификации мебели, предметов интерьера, основных отделочных материалов)

Состав дизайн-проекта

Что такое дизайн-проект

Дизайн-проект это подготовленный перечень документов, полностью характеризующий дизайнерскую составляющую помещения, офиса, квартиры, дома или здания.

В состав любого дизайн-проекта входит целый перечень технических заданий и работ, необходимых для реализации поставленной задачи.

Что входит в дизайн-проект

Состав полного дизайн проекта

1. Составление обмерочного плана помещения/здания и обмерочные работы.
2. Составление технического задания, заполнение опросного листа и визуальный ряд.
3. Расчет оптимального количества вариантов перепланировки и функционального зонирования помещений с расстановкой мебели, сантехники и оборудования.
4. План расстановки мебели.
5. План привязки сантехники.
6. Экспликация помещений.
7. План монтажа/демонтажа перегородок и проемов.
8. План полов.
9. План потолков.
10. План электрики: верхний свет и схема подключения.
11. План электрики: верхний свет и расположение светильников и выключателей с привязками.
12. Электрика. План размещения розеток, приборов и слаботочного оборудования (ТЛФ, ТВ).
13. План теплых полов (при наличии).
14. Разработка отдельных узлов и деталей интерьера (при необходимости).
15. План дверей при подборе материалов дизайнером.
16. Спецификация светильников, дверей, сантехники, мебели и т.п. при подборе материалов дизайнером.
17. План полов c раскладкой плитки.
18. Раскладка плитки с совместным подбором коллекций плиток и выбором оптимальной коллекции для визуализации и последующей раскладки.
19. План разверток стен (маркировка).
20. Развертка стен помещений (при необходимости).
21. Компьютерная визуализация по всем основным помещениям, выполняемая в рамках дизайн-проекта.
22. Ведомость отделочных материалов и отделки помещений с предлагаемыми материалами.

Состав сжатого или упрощённого дизайн-проекта

Иногда для экономии средств и времени заказывают сжатый вариант дизайн-проекта. Обычно в такой проект не входит 3d визуализация. В этом его основное отличие. Чаще всего сжатый вариант заказывают либо при несложном дизайн-проекте, либо если заказчик очень хорошо представляет себе, как будет выглядеть интерьер и без 3d визуализации. Все остальные рабочие чертежи остаются.

Состав минимального дизайн-проекта

Бывают варианты еще более сжатые: например, только основные рабочие чертежи без разверток, деталей (если сложных деталей в силу простоты проекта просто нет), раскладок и т.п., а только планы. Самый простой вариант – только минимальный набор чертежей для строителей: обмерочный план, варианты перепланировок, экспликация помещений, а также план монтажа/демонтажа перегородок и проемов, план расстановки мебели и сантехники с привязками. Таким образом, мы гибко подходим к потребностям нашего Заказчика и можем предложить любой вариант состава дизайн-проекта под Ваш бюджет.

Техническая документация для дизайн-проекта. Что включает?

Прежде чем начать ломать и тем более возводить перегородки, монтировать сантехнику и электрику обязательно разработайте проект. Техническая документация поможет избежать тупиковых ситуаций. Рано или поздно, не имея четко проработанного проекта, вы достигните такого момента, когда в каждом вопросе ремонта будут лишь те решения, которые станут вредить интерьеру. И это будет компромисс.

Порядок работ

Любой дизайн-проект начинается с технического задания. Прежде, чем приступить к работе, дизайнер интервьюирует клиента и предлагает ему заполнить анкету-бриф, в которой указывается необходимая информация – количество членов семьи, комнаты для каждого, описываются пожелания, касающиеся предметов мебели, их форм, размеров, количества. Тут же прописывается наиболее приятная цветовая гамма, количество и места установки кондиционеров, и любые другие сведения, которые должны быть учтены в новой обстановке.

На основании этого техзадания выполняются обмеры помещений. Такие данные нужны для проработки вариантов расстановки мебели и оборудования. Этот момент обязательно согласовывается с клиентом, утверждается лучший и при необходимости дорабатывается.

Когда утверждается основная концепция, дизайнер приступает к созданию 3d визуализаций. Это набор фотореалистичных видов будущего помещения, на которых уже видно, что получит клиент по окончанию всех работ. Если дизайнер хорошо представляет себе, финальный вариант, то клиенту без подобных визуализаций очень сложно ориентироваться в идеях и предложениях специалиста. 3D визуализации также обсуждаются, согласовываются и утверждаются клиентом, после чего создается альбом технической документации.

Это самый ответственный и сложный этап работы. Подготовка чертежей, ведомостей и смет составляет полный комплект технических и проектных решений для правильного проведения строительно-монтажных и ремонтных работ.

Состав альбома технической документации:

Стандартный дизайн-проект от студии «Интерьерком» включает в себя 3д визуализации всех помещений и альбом технической документации.

Часто в своих мечтах об идеальном доме клиент видит одну картину, а на деле она оказывается не жизнеспособной из-за меньшей площади, несовершенства формы помещения и других факторов. Чтобы не выбрасывать деньги на ветер и не исправлять ошибки, делается техдокументация. Она включает в себя:

• обмерочный план,
• план демонтажа,
• план монтажа,
• план расстановки мебели и оборудования,
• план укладки напольных покрытий с экспликацией материалов,
• план «тёплых полов» с привязкой к регуляторам,
• план потолков,
• план освещения,
• план выключателей,
• план розеток и выводов,
• план развертки стен, в том числе раскладка плитки в санузлах с экспликацией материалов.

Полный набор рабочих чертежей – это прямое руководство к действию для строительных бригад. Готовые схемы перепланировки, разводки электросетей и инженерных коммуникаций избавят вас от лишних вопросов со стороны бригадира. Также вы сможете точно контролировать расход средств и обезопасить себя от увеличения бюджета. А составленная смета решит вопрос с переизбытком строительных и отделочных материалов, необходимостью возвращать излишки в магазин.

Нужен грамотный дизайн-проект? Обращайтесь к нам. Учтем каждую мелочь!

Делимся опытом

Проектная документация

Проектная документация представляет собой все необходимые чертежи и планы для непосредственной реализации проекта после того, как концепция оформления интерьера (его 3D-визуализация) согласованны или утверждены заказчиком.

Зачем необходима проектная документация, план квартиры и чертежи интерьеров?

Благодаря проектной документации любое дизайнерское решение легко воплощается в реальную жизнь. Это своего рода гарантия того, что у заказчика не возникнет дополнительных трудностей с его строительной бригадой, связанных с несоответствием утверждённой концепции оформления и воссозданным в реальности интерьером.

Проектная документация крайне необходима, если ещё до начала ремонта нужно как можно точнее определить его стоимость, подобрать для себя наиболее приемлемое сочетание цены и качества.

Проектная документация позволяет сэкономить время и нервы в процессе общения заказчика со строительной бригадой. Например, она избавит от таких рабочих моментов: вопросов электрика «где делать розетки или выключатели», требований гипсокартонщиков уточнить «размеры радиусов навесного потолка», а мебельщиков — «габариты проектируемой мебели». Потому что всё это наглядно показано в проектной документации.

Если требуется свести к минимуму вовлечённость заказчика в процесс реализации проекта, можно заказать АВТОРСКИЙ НАДЗОР. В его состав входят:

• выезды дизайнера на объект для контроля соответствия концепта с реализуемым проектом
• консультации рабочих бригад по предоставленной проектной документации и чертежам
• корректировки технологической части проекта в соответствии с производственной необходимостью
• дистанционный контроль и рекомендации по реализации проекта при помощи современных средств связи
• рекомендации по выбору декоративно-отделочных материалов, а по договорённости — подбор необходимого декора, текстиля и мебели.

Благодаря полному комплексу услуг, воплощённый в жизнь интерьер гарантированно будет полностью соответствовать разработанному дизайн-проекту интерьера.

Пример состава проектной документации и рабочих чертежей для интерьера

Чертёж потолка гостиной:

План напольных покрытий:

Детская комната. Развёртка:

Ванная комната. Развёртка:

Балкон. Схема расположения электрики:

Гостиная. Развёртка стен:

Прихожая. Развёртка стен:

Потолок. План расположения электроприборов

Спальня. Разрез потолка:

Кухня. Расположение электрики:

Состав проектной рабочей документации

Состав проектной документации меняется в зависимости от технологических особенностей проекта или пожеланий заказчика. Он может включать в себя:

1. Обмерочный чертеж
2. Планировочное решение расположения помещений с размерами, включая указание их площади
3. План расстановки мебели, её количество (с указанием размеров)
4. Конструктивный чертёж потолков, включая указание высот, размеров, применяемых материалов
5. Конструктивные чертежи гипсокартонных конструкций, любых других декоративных элементов (арки, проемы, ниши, своды)
6. Схема расположения потолочных светильников
7. Планы-схемы расположения светильников, розеток, выключателей с указанием включаемых/выключаемых зон
8. План расстановки слаботочных сетей и их розеток
9. План привязки светильников к мебели (по необходимости)
10. План полов с указанием уровней, размеров, материалов
11. План раскладки напольных покрытий
12. План тёплых полов с указанием площадей
13. Развёртки-разрезы по помещениям
14. Развертки стен помещений с указанием отделочных материалов, их расположения, размеров
15. Подготовка дизайн макетов для производства декоративных элементов (картинки для печати на обоях, баннерах, фресках, векторные чертежи для лазерной резьбы, гравировки, эскизы витражей)
16. Перечень применяемых отделочных материалов, текстиля (производитель, модель, серия, цвет), указание марки, названия, размеров, цвета мебели, сантехники, бытовой техники, а также используемых светильников. Данный пункт выполняется за отдельную плату.

Данный состав проектной документации станет незаменимой частью подготовительной работы перед началом реализации дизайн-проекта, позволит оптимизировать затраты на ремонт, а главное — с точностью воссоздать любой спроектированный интерьер.
