111-90

серия 111-90 фото

111-90 — серия панельных многосекционных домов, разработка которых началась в 1960 году, было разработано более 180 различных типовых проектов среди которых: торцевые, рядовые, поворотные и угловые. Встречаются они во многих городах, за исключением столиц: в Новосибирске, в Казани, в Великом Новгороде, в Ростове-на-Дону, дома 111-90 есть и в Минске.
Если вас интересуют помещения в Москве под проведение деятельности вашего рабочего коллектива, компании, юридической организации и прочих форм работы, то мы рекомендуем обратить внимание на выгодную аренду офиса у метро Волжская.

Первые дома 111-90 стали строить в 1971 году. При строительстве были использованы различные варианты отделки фасадов и наружных панелей.

Характеристики серии домов 111-90:

Тип дома — панельный
Этажность — 2-10
Высота жилых помещений — 264 см
Квартиры — 1,2,3,4 комнатные
Производитель — местные ЖБК
Годы строительства — 1971-2000е гг.
Города распространения — СССР (общесоюзная серия)

Незначительно модернизированный дом серии 111-90

Внутренние поперечные стены идут с шагом 300 и 360 см, с пролетами 570 и 660 см, серии домов для некоторых городов шли с шагом 320, 510 и 600 см. Наружные стены из железобетонных панелей имеют толщину от 300 до 400 мм, внутренние — 120 либо 160 мм, перегородки и перекрытия из железобетона, толщиной 60 и 120 либо 160 мм соответственно. Высота потолков стандартная — 2,64 метра. Имеется несколько модификаций серии 111-90, которые активно возводятся в наше время в провинциальных городах, и не имеют принципиальных отличий от базовой серии.

В подъезде по одному пассажирскому лифту, клапан мусоропровода на межэтаных лестничных площадках.

Типовая серия 111-90

111-90 – серия панельных многосекционных домов, разработка которых началась в 1960 году, было разработано более 180 различных типовых проектов среди которых: торцевые, рядовые, поворотные и угловые. Встречаются они во многих городах, за исключением столиц: в Новосибирске, в Казани, в Великом Новгороде, в Ростове-на-Дону, дома 111-90 есть и в Минске.

Первые дома 111-90 стали строить в 1971 году. При строительстве были использованы различные варианты отделки фасадов и наружных панелей.

Характеристики серии домов 111-90:

• Тип дома – панельный
• Этажность – 2-10
• Высота жилых помещений – 264 см
• Квартиры – 1,2,3,4 комнатные
• Производитель – местные ЖБК
• Годы строительства – 1971-2000 е гг.
• Города распространения – СССР (общесоюзная серия)

Незначительно модернизированный дом серии 111-90
Внутренние поперечные стены идут с шагом 300 и 360 см, с пролетами 570 и 660 см, серии домов для некоторых городов шли с шагом 320, 510 и 600 см. Наружные стены из железобетонных панелей имеют толщину от 300 до 400 мм, внутренние – 120 либо 160 мм, перегородки и перекрытия из железобетона, толщиной 60 и 120 либо 160 мм соответственно. Высота потолков стандартная – 2,64 метра. Имеется несколько модификаций серии 111-90, которые активно возводятся в наше время в провинциальных городах, и не имеют принципиальных отличий от базовой серии.

В подъезде по одному пассажирскому лифту, клапан мусоропровода на межэтаных лестничных площадках.

Наибольшее распространение получили следующие типовые проекты серии:

• 90-05 — Блок-секция 9-этажная рядовая на 36 квартир. Состав квартир на типовом этаже 3Б-2Б-1Б-3Б
• 90-06 — Блок-секция 9-этажная торцевая левая на 36 квартир. Состав квартир на типовом этаже 2Б-2Б-2Б-3Б
• 90-07 — Блок-секция 9-этажная торцевая правая на 36 квартир. Состав квартир на типовом этаже 2Б-2Б-2Б-3Б
• 90-022 — Блок-секция 9-этажная поворотная с внутренним углом поворота в 135° на 54 квартиры. Состав квартир на типовом этаже 3Б-2Б-4Б-4Б-2Б-3Б
• 90-023 — Блок-секция 9-этажная поворотная с внешним углом поворота в 135° на 54 квартиры. Состав квартир на типовом этаже 3Б-2Б-4Б-4Б-2Б-3Б
• 90-031 — Блок-секция 9-этажная угловая под углом 90° на 27 квартир. Состав квартир на типовом этаже 3Б-4Б-3Б
• 90-045 — Блок-секция 9-этажная рядовая с проездом на 68 квартир. Состав квартир на типовом этаже 3Б-2Б-1Б-3Б-3Б-2Б-1Б-3Б, на первом этаже 3Б-2Б-1Б-1Б-1Б-2Б-1Б-3Б

В настоящее время строится в модернизированных вариантах, причем зачастую трудно узнать прародителя.

Список домов серии в регионе Москва регион :

Примечание: В этом списке до 50 случайных домов указанной серии

Список домов этой серии в других регионах:

• Москва регион — 2172 >>>
• Московская область — 122 >>>
• Приморский край — 34 >>>
• Кемеровская область — 30 >>>
• Ярославская область — 30 >>>
• Челябинская область — 29 >>>
• Новгородская область — 24 >>>
• Кировская область — 23 >>>
• Республика Дагестан — 21 >>>
• Ростовская область — 20 >>>
• Алтайский край — 20 >>>
• Владимирская область — 20 >>>
• Белгородская область — 16 >>>
• Тверская область — 11 >>>
• Самарская область — 10 >>>
• Калининградская область — 8 >>>
• Республика Татарстан — 7 >>>
• Республика Адыгея (Адыгея) — 7 >>>
• Воронежская область — 2 >>>
• Саратовская область — 2 >>>
• Тульская область — 2 >>>
• Свердловская область — 2 >>>
• Мурманская область — 2 >>>
• Вологодская область — 2 >>>
• Крым республика — 1 >>>
• Нижегородская область — 1 >>>
• Костромская область — 1 >>>
• Карачаево-Черкесская республика — 1 >>>
• Курская область — 1 >>>
• Республика Калмыкия — 1 >>>
• Смоленская область — 1 >>>
• Краснодарский край — 1 >>>
• Архангельская область — 1 >>>
• Пермский край — 1 >>>

Жилой дом серия М111-90 — все особенности проекта, планировка

В этой статье мы расскажем о конструктивных особенностях панельных жилых домов серии М111-90. Дадим схемы несущих стен, схему раскладки плит перекрытия и разберемся, какие изменения можно произвести в квартирах для домов такого типа.

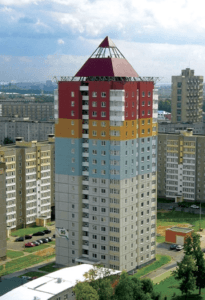

В 1997 году, УП «Минскпроект» был разработан проект блок секции серии М111-90 с размещением производства панелей на строительных площадках ОАО «МАПИД». Это модернизация 12-этажных домов данной серии, стоящихся массово с 1976года. Основное их преимущество — существенное повышение комфортности. Увеличились площади кухни, выросла площадь ванных комнат. По желанию заказчика можно предусматривать строительство квартир в двух уровнях. Постоянно проводится модернизация данной серии.

Конструктивные особенности

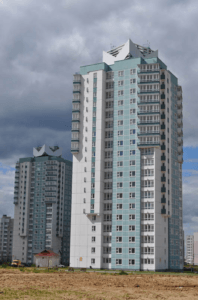

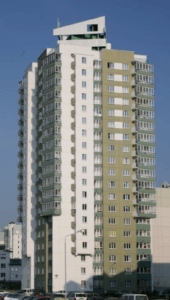

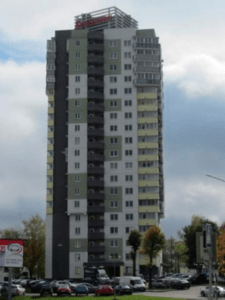

Жилой дом односекционный. Разработан в двух вариантах по этажности — 16 и 19.

Размер в плане по осям 24,6х24,6м.

Лифтовая группа с холлом и коридором общего пользования в центре здания. Лестница – незадымляемая, с эвакуацией (проходом) через лоджии.

Высота этажа -2,8м (от пола до пола следующей квартиры). В свету высота помещений примерно 2,6м.

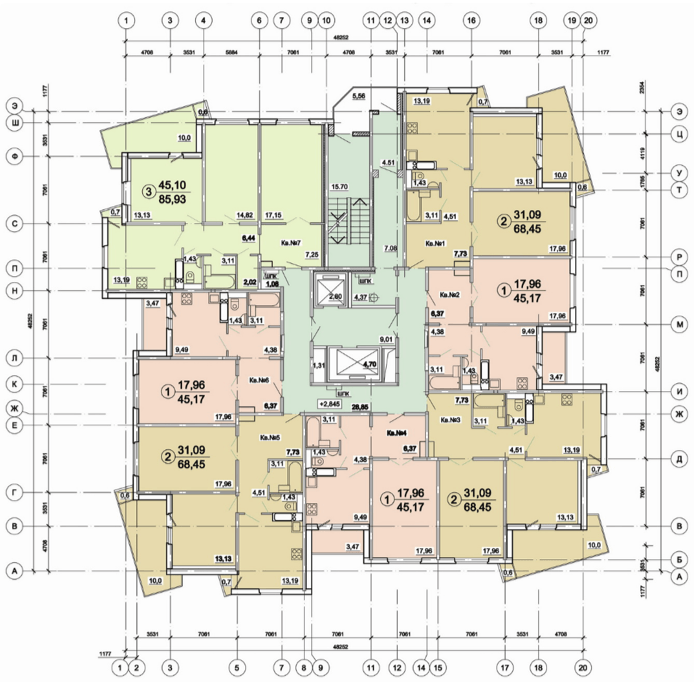

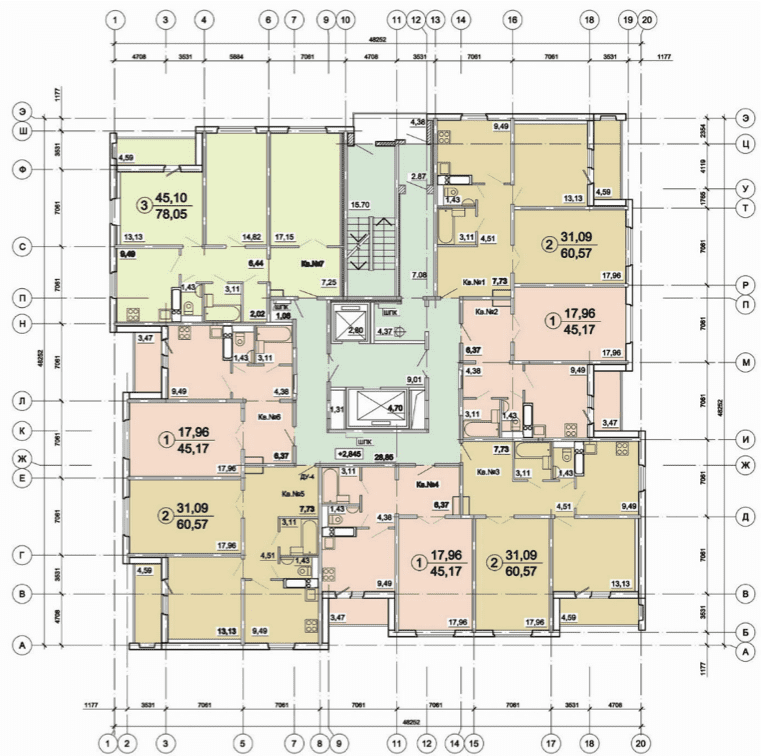

В этой серии есть вариант с выносными угловыми лоджиями и без выносных лоджий. Выносные лоджии предусмотрены в различных вариантах с 6- 16 этажа.

В этой серии предусмотрено 2 варианта: с выносными угловыми лоджиями и без выносных лоджий. Выносные лоджии в различных вариантах начиная с 6- 16 этажа.

Здание с техническим подпольем и холодным чердаком.

Конструктивная схема – перекрестно-стеновая с узким (до 3,6м) шагом несущих стен с навесными наружными стенами и опиранием плит перекрытия по контуру и 3-м сторонам. Здание запроектировано квадратным в плане, что позволяет более благоприятно распределять усилия, возникающие от ветровых нагрузок. Пространственная жесткость и устойчивость обеспечивается совместной работой поперечных и продольных несущих стен, имеющих между собой металлические связи, замоноличенные бетоном стыки, в сочетании с неизменяемыми дисками перекрытий. Конструкции имеют вертикальные связи между собой.

Наружные стены изготавливаются толщиной 300, 350мм с подрезками для устройства герметизации стыков. Внутренний несущий слой толщиной 90мм, утепляющий слой толщиной 130-180мм из плит пенополистирольных с установкой по контуру панелей негорючих минераловатных плит. Наружный защитно-декоративный слой толщиной 80мм, поверхность заводского изготовления, подготовленная под покраску.

Внутренние стены выполняются из бетонных панелей толщиной 160мм с уменьшением класса бетона по высоте здания. Панели имеют внутренние каналы из замоноличенных полиэтиленовых труб, гнезда и установочные коробки заводского изготовления для прокладки электрики.

Внутренние несущие перегородки санузла и кухни – сборные железобьетонные кассетного изготовления толщиной 80мм, с замоноличенными трубами и коробками электропроводки.

Конструктивная схема несущих стен

На схеме показаны несущие панели – зеленым цветом. Остальные стены – не несущие.

Плиты перекрытия и покрытия сборные железобетонные толщиной 160мм, опертые по контуру и 3-м сторонам. Плиты из тяжелого бетона 1-10 этажей класса С25/30, выше – С12/15. Плиты имеют отверстия, проемы для пропуска инженерных коммуникаций. Предусмотрены закладные детали для связи между собой, а так же с наружными стенами и плитами лоджий.

Лоджии из плит 160мм, опертых по балочной схеме и имеющих перфорацию для устранения мостиков холода.

Стены шахты лифта – сборные железобетонные толщ. 120мм.

Вентиляционные блоки санитарно-технических помещений железобетонные унифицированные типа ВБ1-28.

План-схема электроснабжения

Красным цветом отмечены скрытые трубы для электропроводки.

В домах такого типа возможно безболезненно демонтировать перегородки санузла, а так же некоторые межкомнатные перегородки, не указанные зеленым цветом на схеме несущих элементов (см. выше). В остальных элементах выполнять отверстия, проемы без специального усиления, и расчетов по несущей способности запрещено.

Наше проектное бюро имеет опыт проектирования проемов в несущих элементах домов такого типа. Пример проекта можно посмотреть по ссылке.

111-90 (серия домов)

111-90 — серия крупнопанельных многосекционных жилых домов индустриального домостроения. Отличительная особенность большинства проектов: балконы и лоджии расположены под небольшим углом относительно плоскости фасада. Разработка проектов жилых домов серии 90 была начата Центральным научно-исследовательским и проектным институтом жилых и общественных зданий (ЦНИИЭП жилища) в 1960-х гг. Промышленное производство домов серии 90 было освоено в 1971 г.

География распространения серии очень широка. Их можно встретить в Подмосковье, Великом Новгороде, Старом Осколе, Смоленске, Ульяновске, Ростове-на-Дону, Вологде, Пензе, Саратове, Самаре, Волгограде, Казани, Новоуральске и многих других городах и посёлках.

В составе серии запроектировано более 180 типовых проектов домов и блок-секций. Среди них есть и блок-секции с квартирами для малосемейных (типовой проект 90-041), и общежития для рабочих и служащих (типовые проекты 90-042 и 90-043) и даже дома усадебного типа на одну (например, типовой проект 181-90-78/1.2) или две квартиры.

В номенклатуру типовых проектов включены блок-секции различной конфигурации: рядовые, торцевые, поворотные и угловые с внутренними или внешними углами поворота на 135° и 90°. Положение блок-секций в застройке многовариантно и может обеспечиваться наличием различных элементов блокировки секций (рядовых, торцевых, с глухими торцевыми окончаниями, с деформационными швами и др.), а также вариантностью планировочного решения первых этажей (с колясочной, помещением электрощитовой, сквозным проездом или проходом и т. п.). [1]
Наибольшее распространение получили следующие типовые проекты серии: [2]

Шифр проекта	Описание
90-05	Блок-секция 9-этажная рядовая на 36 квартир. Состав квартир на типовом этаже 3Б-2Б-1Б-3Б
90-06	Блок-секция 9-этажная торцевая левая на 36 квартир. Состав квартир на типовом этаже 2Б-2Б-2Б-3Б
90-07	Блок-секция 9-этажная торцевая правая на 36 квартир. Состав квартир на типовом этаже 2Б-2Б-2Б-3Б
90-022	Блок-секция 9-этажная поворотная с внутренним углом поворота в 135° на 54 квартиры. Состав квартир на типовом этаже 3Б-2Б-4Б-4Б-2Б-3Б
90-023	Блок-секция 9-этажная поворотная с внешним углом поворота в 135° на 54 квартиры. Состав квартир на типовом этаже 3Б-2Б-4Б-4Б-2Б-3Б
90-031	Блок-секция 9-этажная угловая под углом 90° на 27 квартир. Состав квартир на типовом этаже 3Б-4Б-3Б
90-045	Блок-секция 9-этажная рядовая с проездом на 68 квартир. Состав квартир на типовом этаже 3Б-2Б-1Б-3Б-3Б-2Б-1Б-3Б, на первом этаже 3Б-2Б-1Б-1Б-1Б-2Б-1Б-3Б

Кроме традиционных типов отделки наружных стеновых панелей и экранов ограждения летних помещений, были предложены различные композиционные решения фасадных плоскостей, создающие композиции целых улиц или отдельных дворов, отвечающие конкретным градостроительным ситуациям.

Планировочные решения квартир в проектах серии обеспечиваются продольными и поперечными конструкциями зданий с «малым» шагом поперечных несущих стен в 300 и 360 см и пролётами в 570 и 660 см. Наружные стены — железобетонные панели толщиной 300, 350, 400 мм (в зависимости от региона строительства). Внутренние стены — железобетонные панели толщиной 120, 160 мм; электропанели — 180 мм. Перегородки — железобетонные панели толщиной 60 мм. Перекрытия — сплошные железобетонные плиты, с опиранием по контуру, толщиной 120 и 160 мм. Высота помещений в «чистоте» — 264 см. В блок-секциях имеется один пассажирский лифт и мусоропровод с приёмными клапанами на межэтажных лестничных площадках через этаж. [3]

В настоящее время строится в модернизированных вариантах, причем зачастую, например во Владимире (серия 90ВЛК), трудно узнать прародителя.

Фотогалерея

Великий Новгород, ул. Свободы, 23 (год постройки: 1984). Типовые проекты 90-05 и 90-031
